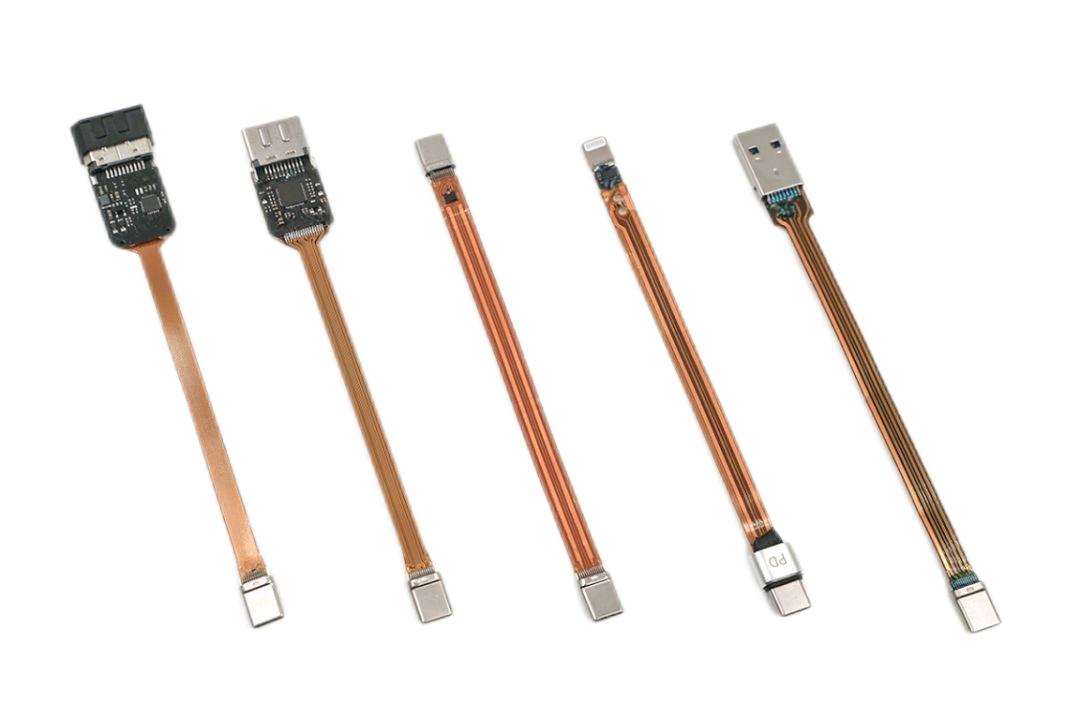

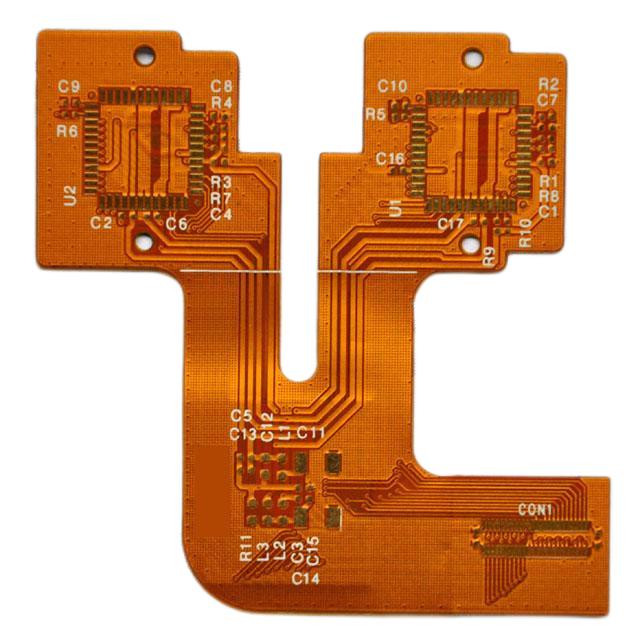

FPC நெகிழ்வான PCB

1. FPC நெகிழ்வான PCB இன் வரையறை

FPC flexible PCB என்பது நெகிழ்வான அடி மூலக்கூறுகளால் ஆன சர்க்யூட் போர்டு ஆகும், அவை மிகவும் வளைந்து மடிக்கக்கூடியவை. FPC நெகிழ்வான PCB பொதுவாக பல அடுக்கு பட அடி மூலக்கூறுகள் மற்றும் கடத்தும் அடுக்குகளால் ஆனது. அதன் முக்கிய அம்சம் சர்க்யூட் போர்டின் வளைவு மற்றும் மடிப்புத்தன்மை ஆகும், எனவே இது வளைந்த அல்லது மடிக்க வேண்டிய மின்னணு சாதனங்களுக்கு ஏற்றது. FPC நெகிழ்வான PCB ஆனது சிறிய அளவு, இலகுரக, அதிக நம்பகத்தன்மை போன்ற பல நன்மைகளைக் கொண்டுள்ளது, எனவே இது மொபைல் போன்கள், டிஜிட்டல் கேமராக்கள், டேப்லெட் கணினிகள், வாகன மின்னணுவியல், மருத்துவ உபகரணங்கள் போன்ற பல துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. சுருக்கமாக, FPC நெகிழ்வான PCB ஒரு மிக முக்கியமான மின்னணு கூறு ஆகும். அதன் தோற்றமானது மின்னணு உபகரணங்களின் வடிவமைப்பை மிகவும் நெகிழ்வானதாகவும், மாறுபட்டதாகவும் ஆக்குகிறது மற்றும் மின்னணு உபகரணங்களை தயாரிப்பதற்கான கூடுதல் தேர்வுகளையும் வழங்குகிறது.

2. FPC நெகிழ்வான PCB இன் உற்பத்தி செயல்முறை

FPC நெகிழ்வான PCB நெகிழ்வுத்தன்மை மற்றும் நம்பகத்தன்மை கொண்டது. தற்போது, ​​சந்தையில் 4 வகையான FPC நெகிழ்வான PCBகள் உள்ளன: ஒற்றை பக்க (1 அடுக்கு), இரட்டை பக்க (2 அடுக்குகள்), பல அடுக்கு மற்றும் மென்மையான கடினமான PCB. FPC நெகிழ்வான PCB இன் உற்பத்தி செயல்முறை முக்கியமாக பின்வரும் படிகளை உள்ளடக்கியது: முதலில், அடிப்படைப் பொருள் தயாரிப்பு, பொதுவாக பாலிமைடு ஃபிலிம் அல்லது பாலியஸ்டர் ஃபிலிம் அடிப்படைப் பொருளாகப் பயன்படுத்தப்படுகிறது, மேலும் நெகிழ்வான PCBயின் அடிப்படைப் பொருள் அச்சிடுதல், செப்பு உறைப்பூச்சு மற்றும் பிற செயல்முறைகளால் தயாரிக்கப்படுகிறது. ; இரண்டாவதாக இது கிராபிக்ஸ் தயாரிப்பு. சர்க்யூட் போர்டு வடிவமைப்பு வரைபடத்தின் படி, ஃபோட்டோலிதோகிராபி அல்லது லேசர் வெட்டும் தொழில்நுட்பம் மூலம் அடி மூலக்கூறில் சுற்று முறை செய்யப்படுகிறது; பின்னர் மின்முலாம் பூசுதல், கடத்துத்திறன் மற்றும் அரிப்பு எதிர்ப்பை அதிகரிக்க தாமிரம், நிக்கல், தங்கம் போன்ற மின்முலாம் தொழில்நுட்பம் மூலம் உலோகத்தின் ஒரு அடுக்கு சுற்று மீது பூசப்படுகிறது; இறுதியாக, வெட்டுதல் மற்றும் சோதனை செய்தல், முடிக்கப்பட்ட நெகிழ்வான PCB தேவையான அளவுக்கு வெட்டப்பட்டு, அதன் தரம் மற்றும் செயல்திறன் தேவைகளை பூர்த்தி செய்ய சோதிக்கப்பட்டு பரிசோதிக்கப்படுகிறது. பொதுவாக, FPC நெகிழ்வான PCB இன் உற்பத்தி செயல்முறை ஒப்பீட்டளவில் சிக்கலானது, பல்வேறு செயல்முறைகள் மற்றும் சிறந்த செயல்பாடுகளின் ஒத்துழைப்பு தேவைப்படுகிறது, ஆனால் அதன் நெகிழ்வான செயல்திறன் மற்றும் மினியேட்டரைசேஷன் பண்புகள் மின்னணு தயாரிப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

FPC நெகிழ்வான PCB ஐ எவ்வாறு உருவாக்குவது?

1-அடுக்கு FPC நெகிழ்வான PCB உற்பத்தி செயல்முறை:
கட்டிங்-ட்ரில்லிங்-ட்ரை ஃபிலிம்-இணைப்பு-வெளிப்பாடு-மேம்பாடு-எட்ச்சிங்-உரித்தல் மேற்பரப்பு சிகிச்சை-கவரிங் படம்-அழுத்துதல்-குணப்படுத்துதல் மேற்பரப்பு சிகிச்சை-நிக்கல் தங்கம் படிவு-எழுத்து அச்சிடுதல்-வெட்டுதல்-மின்சார அளவீடு-குத்துதல்-இறுதி ஆய்வு - பேக்கிங் மற்றும் ஷிப்பிங்

2-அடுக்கு FPC நெகிழ்வான PCB உற்பத்தி செயல்முறை:

கட்டிங் -Drilling-PT H -எலக்ட்ரோபிளேட்டிங்- முன் சிகிச்சை - ஒட்டுதல் உலர் படம்- ஒட்டுண்ணி வெளிப்பாடு - மேம்பாடு - கிராஃபிக் மின்முலாம்-அகற்றுதல் படம்- முன் சிகிச்சை - ஒட்டுதல் உலர் படம்- திட்டமிடல் வெளிப்பாடு - மேம்பாடு - பொறித்தல்-அகற்றுதல் சவ்வு-மேற்பரப்பு-மேற்பரப்பு சிகிச்சை- க்யூரிங்- நிக்கல் ப்ளாட்டிங்-கேரக்டர் பிரிண்டிங்- கட்டிங் - எலக்ட்ரிக் டெஸ்ட்-ஸ்டாம்பிங்-இறுதி ஆய்வு - பேக்கிங் - ஷிப்பிங்.

FPC PCB செயல்முறை திறன்:

ஃப்ளெக்ஸ் பொருள்		Taihong, ஷெங்கி, லியான்மாவோ
பிசிபிபொருள்		கேபி,ஷெங்கி, லியான்மாவோ
செம்பு தடிமன்		12um-70ஒன்று
மேற்பரப்புமுடிக்க
மேற்பரப்பு பூச்சு தடிமன்	ஈஎன்.ஐ.ஜி	இல் Au	2-4ஒன்று__
			0.025-0.075ஒன்று_
	ENEPIG	இல்_ Au PD	2-4ஒன்று__
			0.025-0.075ஒன்று__
			0.025-0.075ஒன்று_
	மின்சார கில்டிங்	என்i AU	2-4ஒன்று
			0.05-0.35ஒன்று
RF-PC தநோய் குறைந்தபட்சம்(மிமீ)	கடின பலகையின் 4 அடுக்குகள் + மென்மையான பலகையின் 2 அடுக்குகள்		0.6மிமீ
	6கடின பலகையின் அடுக்குகள் + மென்மையான பலகையின் 2 அடுக்குகள்		0.6மிமீ
RF-PC தநோய் செய்யபொறுமை	கடின பலகையின் 4 அடுக்குகள் + மென்மையான பலகையின் 2 அடுக்குகள்		0.1  மிமீ
	6கடின பலகையின் அடுக்குகள் + மென்மையான பலகையின் 2 அடுக்குகள்		0.1  மிமீ
அகலம் / இடம் குறைந்தபட்சம்(மிமீ)	கடினமான பலகையின் 4 அடுக்குகள் + மென்மையான பலகையின் 2 அடுக்குகள்அகலம் / இடம் குறைந்தபட்சம்(மிமீ)	1 அவுன்ஸ்	0.075மீm
		1/2oz	0.06மீm
		1/3oz	0.05 மீm

அகலம் / இடம் குறைந்தபட்சம்(மிமீ)	கடினமான பலகையின் 4 அடுக்குகள் + மென்மையான பலகையின் 2 அடுக்குகள்அகலம் / இடம் குறைந்தபட்சம்(மிமீ)	1 அவுன்ஸ்	0.075மீm
		1/2oz	0.06மீm
		1/3oz	0.05 மீm
	6கடினமான பலகையின் அடுக்குகள் + மென்மையான பலகையின் 2 அடுக்குகள்அகலம் / இடம் குறைந்தபட்சம்(மிமீ)	1 அவுன்ஸ்	0.075மீm
		1/2oz	0.06மீm
		1/3oz	0.05 மீm
துரப்பணம்l        குறைந்தபட்சம்(மிமீ)	துரப்பணம்		∮0.1மிமீ
	எல்ஆஷர்		∮0.075     மிமீ
ஷift சகிப்புத்தன்மை	கவர்இருக்கிறது		0.1மிமீ
	எஸ்எங்களுக்கு		0.15மிமீ
	பிI		0.1மிமீ
	FR-4		0.15மிமீ
	EMI திரைப்படம்		0.1மிமீ
கவர்இருக்கிறது (PI &பிசின்)			12.5ஒன்று-50ஒன்று
			12.5ஒன்று-75ஒன்று
உறை வழிதல் பசை அளவு			0.02-0.03 மி.மீ

3. FPC நெகிழ்வான PCB இன் அம்சங்கள்
FPC நெகிழ்வான PCB என்பது மின்னணு உபகரணங்களில் பயன்படுத்தப்படும் ஒரு நெகிழ்வான சர்க்யூட் போர்டு ஆகும், இது ஒரு நெகிழ்வான அடி மூலக்கூறு மற்றும் செப்பு-உடுத்தப்பட்ட படலம் ஆகியவற்றைக் கொண்டுள்ளது. பாரம்பரிய கடுமையான PCB உடன் ஒப்பிடும்போது, ​​FPC நெகிழ்வான PCB பின்வரும் பண்புகளைக் கொண்டுள்ளது:
a) நெகிழ்வுத்தன்மை: FPC நெகிழ்வான PCB ஆனது பல்வேறு சிக்கலான முப்பரிமாண வடிவங்களுக்கு ஏற்ப வளைந்து, மடித்து, முறுக்கப்படலாம், இது உபகரணங்களின் அளவை வெகுவாகக் குறைக்கும் மற்றும் உபகரணங்களின் நம்பகத்தன்மையை மேம்படுத்தும்.
b). மெல்லிய மற்றும் ஒளி: FPC நெகிழ்வான PCB மிக மெல்லிய தடிமன் கொண்டது, இது 0.1mm க்கும் குறைவாக அடையலாம், இது மெல்லிய மற்றும் ஒளி சாதனங்களில் பயன்படுத்த மிகவும் பொருத்தமானது.
c) அதிக அடர்த்தி: FPC நெகிழ்வான PCB உயர்-அடர்த்தி வயரிங் உணர முடியும், மேலும் மின்னணு உபகரணங்களின் செயல்திறன் மற்றும் நம்பகத்தன்மையை மேம்படுத்தும் மிகச் சிறிய இடத்தில் பல அடுக்கு சுற்றுகளின் அமைப்பை உணர முடியும்.
ஈ) உயர்-வெப்பநிலை எதிர்ப்பு: FPC நெகிழ்வான PCB அதிக வெப்பநிலையைத் தாங்கக்கூடியது, அதிக வெப்பநிலை சூழலில் சாதாரணமாக வேலை செய்யக்கூடியது மற்றும் உயர் வெப்பநிலை சூழலில் சில மின்னணு உபகரணங்களுக்கு ஏற்றது.
இ) அரிப்பு எதிர்ப்பு: FPC நெகிழ்வான PCB நல்ல அரிப்பு எதிர்ப்பைக் கொண்டுள்ளது மற்றும் கடுமையான சூழல்களில் பயன்படுத்தப்படலாம். சுருக்கமாக, FPC நெகிழ்வான PCB பல நன்மைகளைக் கொண்டுள்ளது, பல்வேறு மின்னணு உபகரணங்களின் தேவைகளைப் பூர்த்தி செய்ய முடியும், மேலும் இது ஒரு மிக முக்கியமான மின்னணு கூறு ஆகும்.

4. FPC நெகிழ்வான PCB இன் பயன்பாடு
FPC நெகிழ்வான சர்க்யூட் போர்டு (Flexible Printed Circuit Board) என்பது நெகிழ்வான அடி மூலக்கூறுகளால் ஆன சர்க்யூட் போர்டு ஆகும். அதன் முக்கிய குணாதிசயங்கள் நல்ல நெகிழ்வுத்தன்மை மற்றும் வளைக்கும் தன்மை, மேலும் இது பல்வேறு சிக்கலான முப்பரிமாண விண்வெளி தளவமைப்புகளுக்கு ஏற்றது. FPC நெகிழ்வான சர்க்யூட் பலகைகள் நுகர்வோர் மின்னணுவியல், வாகன மின்னணுவியல், மருத்துவ உபகரணங்கள், விண்வெளி மற்றும் பிற துறைகள் உட்பட பரந்த அளவிலான பயன்பாடுகளைக் கொண்டுள்ளன. நுகர்வோர் மின்னணுவியல் துறையில், FPC நெகிழ்வான PCBகள் ஸ்மார்ட்போன்கள், டேப்லெட் கணினிகள் மற்றும் நோட்புக் கணினிகள் போன்ற மின்னணு தயாரிப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. பாரம்பரிய திடமான PCBகளுடன் ஒப்பிடும்போது, ​​FPC நெகிழ்வான PCBகள் சிறந்த நம்பகத்தன்மை மற்றும் குறுக்கீடு எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளன, மேலும் சிறிய, இலகுவான மற்றும் மெல்லிய வடிவமைப்புகளை அடைய முடியும். வாகன மின்னணுவியல் துறையில், FPC நெகிழ்வான PCBகள் முக்கியமாக வாகன டாஷ்போர்டுகள், கார் ஆடியோ, வழிசெலுத்தல் அமைப்புகள் மற்றும் பிற உபகரணங்களில் பயன்படுத்தப்படுகின்றன. வாகன மின்னணு உபகரணங்களின் அதிக நம்பகத்தன்மை மற்றும் ஆயுள் தேவைகள் காரணமாக, FPC நெகிழ்வான PCB இன் உயர்-வெப்பநிலை எதிர்ப்பு மற்றும் அதிர்வு எதிர்ப்பு ஆகியவை பரவலாக அங்கீகரிக்கப்பட்டுள்ளன. மருத்துவ உபகரணங்கள் துறையில், FPC நெகிழ்வான PCB முக்கியமாக மருத்துவ கண்காணிப்பு உபகரணங்கள், அறுவை சிகிச்சை கருவிகள் மற்றும் பிற உபகரணங்களில் பயன்படுத்தப்படுகிறது. FPC நெகிழ்வான PCB நல்ல நெகிழ்வுத்தன்மை மற்றும் வளைவுத்தன்மையைக் கொண்டிருப்பதால், அது மனித உடலின் வளைவுக்கு ஏற்றவாறு சிறப்பாக மாற்றியமைக்க முடியும், எனவே இது மருத்துவ உபகரணங்களில் மேலும் மேலும் பரவலாகப் பயன்படுத்தப்படுகிறது. சுருக்கமாக, FPC நெகிழ்வான PCB என்பது பரந்த பயன்பாட்டு வாய்ப்புகளைக் கொண்ட சர்க்யூட் போர்டு ஆகும், இது பல்வேறு துறைகளில் தனித்துவமான நன்மைகள் மற்றும் பயன்பாட்டு மதிப்பைக் கொண்டுள்ளது.
