1 அடுக்கு அலுமினியம் PCB

மெட்டல் கோர் பிசிபி

எங்கள் தொழிற்சாலையில் இருந்து Jiubao 1 அடுக்கு அலுமினியம் Pcb ஐ வாங்க நீங்கள் உறுதியாக இருக்க முடியும். மெட்டல் கோர் பிரிண்டட் சர்க்யூட் போர்டு என்பது ஒரு உலோக அடி மூலக்கூறு, ஒரு இன்சுலேடிங் நடுத்தர அடுக்கு மற்றும் ஒரு சர்க்யூட் செப்பு அடுக்கு ஆகியவற்றைக் கொண்ட ஒரு கலப்பு அச்சிடப்பட்ட சர்க்யூட் போர்டு ஆகும். உலோக அணி பொதுவாக அலுமினியம், இரும்பு, தாமிரம், இன்வார் தாமிரம், டங்ஸ்டன்-மாலிப்டினம் அலாய் போன்றவை. உலோக அடி மூலக்கூறின் வெப்பச் சிதறல் செப்பு உடைய லேமினேட்டை விட அதிகமாக உள்ளது. உலோக அடி மூலக்கூறின் வெப்பச் சிதறல் அதன் இன்சுலேடிங் லேயரின் அடர்த்தி மற்றும் வெப்ப கடத்துத்திறனுடன் தொடர்புடையது. மெல்லிய இன்சுலேடிங் லேயர், அதிக வெப்ப கடத்துத்திறன். இன்சுலேடிங் லேயர் பொதுவாக மாற்றியமைக்கப்பட்ட எபோக்சி பிசின், பாலிபெனிலீன் ஈதர், பாலிமைடு போன்றவை. இன்சுலேடிங் லேயரின் தடிமன் 50 μm-200 μm ஆகும். சுற்று அடுக்குகள் செப்பு அடுக்குகளைக் கொண்டிருக்கும். உலோகத் தட்டின் தடிமன் 0.5 மிமீ, 0.8 மிமீ, 1.0 மிமீ, 1.2 மிமீ, 1.5 மிமீ, 2.0 மிமீ, 3.0 மிமீ மற்றும் 5.0 மிமீ ஆகும். கடினமான-நெகிழ்வான அச்சிடப்பட்ட சர்க்யூட் போர்டுகளைப் போலவே, உலோக அடிப்படையிலான அச்சிடப்பட்ட சர்க்யூட் போர்டுகளையும் ஒற்றை-பக்க, இரட்டை-பக்க மற்றும் பல அடுக்குகளாகப் பிரிக்கலாம், மேலும் அவை அச்சிடப்பட்ட சர்க்யூட் போர்டுகளின் சிறப்பு வகைகளாகும். மெட்டல் பிசிபி என்பது மெட்டல் கோர் பிசிபி, எம்சிபிசிபி, ஐஎம்எஸ் (இன்சுலேட்டட் மெட்டல் சப்ஸ்ட்ரேட்), மெட்டல் கிளாட் பிசிபி என்றும் அழைக்கப்படுகிறது.

அலுமினியம் அடிப்படை செம்பு உடையணிந்த லேமினேட்
இரும்பு அடிப்படை செம்பு பூசப்பட்ட லேமினேட்
காப்பர் பேஸ் செப்பு உடையணிந்த லேமினேட்
எஃகு அடிப்படை செம்பு பூசப்பட்ட லேமினேட்

ஜெனரல் மெட்டல் பேஸ் செப்புப் பூசப்பட்ட லேமினேட்
ஃபிளேம் ரிடார்டன்ட் மெட்டல் பேஸ் செப்பு உடையணிந்த லேமினேட்
உயர் வெப்ப எதிர்ப்பு உலோக அடிப்படை செம்பு உடையணிந்த லேமினேட்
உயர் வெப்ப கடத்துத்திறன் உலோக அடித்தளம் செப்பு உடையணிந்த லேமினேட்
அல்ட்ரா-உயர் வெப்ப கடத்துத்திறன் உலோக அடிப்படை செம்பு உடையணிந்த லேமினேட்
அதிக அதிர்வெண், மைக்ரோவேவ் வகை உலோக அடிப்படை செம்பு உடையணிந்த லேமினேட்
பல அடுக்கு உலோக அடித்தளம் செப்பு உடையணிந்த லேமினேட்

a) அலுமினியத்தின் சிறப்பியல்புகள்: வெப்ப கடத்துத்திறன் 237 W/(m·K), மிதமான செலவு, ஏற்றுக்கொள்ளக்கூடியது மற்றும் பரவலாகப் பயன்படுத்தப்படுகிறது.
b). தாமிரத்தின் பண்புகள்: வெப்ப கடத்துத்திறன் 384 W/(m·K), செலவு மிக அதிகமாக உள்ளது, மேலும் இது அதிக மதிப்பு கூட்டப்பட்ட பொருட்களுக்கு பயன்படுத்தப்படுகிறது.
c) வெள்ளியின் பண்புகள்: வெப்ப கடத்துத்திறன் 429 W/(m·K),
ஈ) இரும்பின் பண்புகள்: வெப்ப கடத்துத்திறன் 80W/(m·K),
இ) எஃகு பண்புகள்: வெப்ப கடத்துத்திறன் 40W/(m·K),

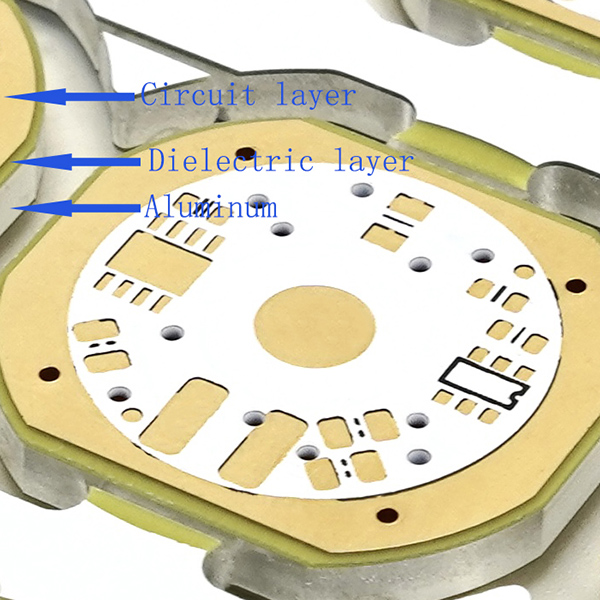

ஒரு உலோக PCB என்பது செப்புத் தகடு, மின்கடத்தா அடுக்கு மற்றும் ஒரு உலோக அடுக்கு ஆகியவற்றைக் கொண்டுள்ளது.
· சர்க்யூட் செப்பு அடுக்கு: பயன்படுத்தப்படும் செப்பு அடுக்கு சாதாரண CCL (1oz-10oz) விட தடிமனாக உள்ளது. தடிமனான செப்பு அடுக்குகள் அதிக மின்னோட்டத்தை சுமக்கும் திறனைக் குறிக்கின்றன.
· மின்கடத்தா அடுக்கு: மின்கடத்தா அடுக்கு என்பது சுமார் 50μm முதல் 200μm வரை தடிமன் கொண்ட வெப்ப கடத்தும் அடுக்கு ஆகும். இது குறைந்த வெப்ப எதிர்ப்பு, வெப்ப பரிமாற்றம் மற்றும் காப்பு உள்ளது.
· உலோக அடுக்கு: மூன்றாவது அடுக்கு ஒரு உலோக அடுக்கு, அலுமினியம் அல்லது தாமிரம் கொண்டது, இது அதிக வெப்ப கடத்துத்திறன் கொண்டது.

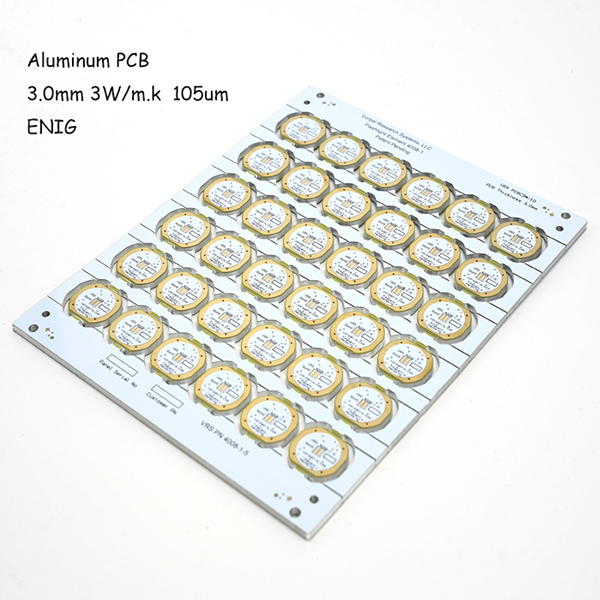

1-அடுக்கு அலுமினிய அடி மூலக்கூறு தயாரிப்பு அறிமுகம்:

1-அடுக்கு அலுமினிய pcb ஒரு அலுமினிய pcb பலகை; 1-அடுக்கு அலுமினிய பிசிபி மூன்று அடுக்குகளாக பிரிக்கப்பட்டுள்ளது: அலுமினியம், இன்சுலேடிங் லேயர் மற்றும் செம்பு. அலுமினியம் வெப்பச் சிதறலுக்காகவும், இன்சுலேடிங் லேயர் வெப்பப் பரிமாற்றம் மற்றும் காப்புக்காகவும், தாமிரம் மின் கடத்துத்திறனுக்காகவும் உள்ளது. 1-அடுக்கு அலுமினிய பிசிபி பொதுவாக ஒரு பக்கத்தில் அச்சிடப்பட்ட சுற்றுகளையும் மறுபுறம் மென்மையான வயர்லெஸ் சுற்றுகளையும் கொண்டிருக்கும். சந்தையில் மிகவும் பொதுவான அலுமினிய pcb 1-அடுக்கு அலுமினிய pcb ஆகும். மேல் பக்கம் சுற்று, மற்றும் கீழ் பக்கம் வெப்பச் சிதறலுக்கான ஷெல் அல்லது வெப்ப பிசின் இணைக்கப்பட்டுள்ளது. 1-அடுக்கு அலுமினிய pcb முந்தைய FR4 மற்றும் PCB கண்ணாடி ஃபைபர் போர்டை மாற்றுகிறது, இது வலுவான மற்றும் உயர்தர, நல்ல வெப்பச் சிதறலைக் கொண்டுள்ளது, உடைக்க எளிதானது அல்ல, மேலும் நல்ல தயாரிப்பு அமைப்பு நெகிழ்வுத்தன்மையைக் கொண்டுள்ளது. ஜியுபாவோ டெக்னாலஜி என்பது மெட்டல் கோர் பிசிபி உற்பத்தி செயல்முறையுடன் கூடிய ஒரு உற்பத்தியாளர் ஆகும், இது மெட்டீரியல் ஃபீடிங் முதல் முடிக்கப்பட்ட தயாரிப்பு பேக்கேஜிங் வரையிலான உயர்-இறுதி துல்லியமான உபகரணங்களின் முழு தொகுப்பு 7S உற்பத்திப் பட்டறை, உயர்தர உயரடுக்கு குழு நிர்வாகத்தைப் பயன்படுத்துகிறது மற்றும் சர்க்யூட் போர்டில் ஈடுபட்டுள்ள வலுவான தொழில்முறை குழுவைக் கொண்டுள்ளது. உற்பத்தி, பல சிறந்த பொறியாளர்கள் மற்றும் தொழில்முறை மேலாளர்கள் உள்ளனர். இது பெரிய அளவிலான, முழுமையான உபகரணங்கள், கண்டிப்பான மேலாண்மை மற்றும் உயர்ந்த தரம் கொண்ட தொழில்முறை அலுமினிய பிசிபி உற்பத்தியாளர்.
1-அடுக்கு அலுமினியம் pcb என்பது அலுமினியத்தை அடிப்படையாகக் கொண்ட செப்பு உடையணிந்த லேமினேட் ஆகும் (ஒரு செப்பு உடையணிந்த லேமினேட் என்பது PCBயின் அடி மூலக்கூறு ஆகும்). அலுமினியம் PCBகள் உண்மையில் FR4 PCBகளுடன் மிகவும் ஒத்தவை

வெப்பச் சிதறல்: சாதாரண FR4 PCB உடன் ஒப்பிடும்போது, ​​வெப்பச் சிதறலில் அலுமினியம் PCBயின் செயல்திறன் நன்றாக உள்ளது. எடுத்துக்காட்டாக, 1.5mm தடிமன் FR4 PCB ஒரு வாட்டிற்கு 20-22 டிகிரி வெப்ப எதிர்ப்பைக் கொண்டுள்ளது, அதே சமயம் 1.5mm தடிமன் கொண்ட அலுமினிய PCB ஒரு வாட்டிற்கு 1-2 டிகிரி வெப்ப எதிர்ப்பைக் கொண்டுள்ளது.

வெப்ப விரிவாக்கம்: ஒவ்வொரு பொருளுக்கும் அதன் சொந்த வெப்ப விரிவாக்க குணகம் உள்ளது. அலுமினியம் (22ppm/C) மற்றும் தாமிரம் (18ppm/C) ஆகியவை மிக நெருக்கமான CTEகளைக் கொண்டுள்ளன. அலுமினிய PCB வெப்பச் சிதறலின் அடிப்படையில் நன்றாக வேலை செய்வதால், தீவிரமான விரிவாக்கம் அல்லது சுருங்குதல் சிக்கல்கள் இருக்காது. அலுமினிய PCB கள் சிறந்த, நீடித்த மற்றும் நம்பகமான வேலை.
பரிமாண நிலைத்தன்மை: அலுமினிய PCBகள் பரிமாண நிலைத்தன்மை மற்றும் நிலையான பரிமாணங்களைக் காட்டுகின்றன. உதாரணமாக, அவை 30-140 டிகிரியில் இருந்து வெப்பமடையும் போது, ​​அவற்றின் பரிமாணங்கள் 2.5% -3.0% மட்டுமே மாறும்.
· மற்றவை: அலுமினியம் பிசிபியை மின் சாதனங்களுக்கான மேற்பரப்பு ஏற்ற தொழில்நுட்பத்தில் பயன்படுத்தலாம். அலுமினியம் PCB சுற்று வடிவமைப்பின் வெப்ப விரிவாக்கத்தின் அடிப்படையில் அதன் செயல்திறன் காரணமாக சுற்று வடிவமைப்பில் திறம்பட பயன்படுத்தப்படலாம். அலுமினியம் PCBகள் தயாரிப்பு அடுக்கு வாழ்க்கை மற்றும் தயாரிப்பு ஆற்றல் அடர்த்தியை நீட்டிக்க உதவுகின்றன. அலுமினிய PCB களும் மிகவும் நம்பகமானவை. அலுமினியம் PCBகள் தயாரிப்பின் ஒட்டுமொத்த அளவைக் குறைக்க உதவுவதோடு மலிவான விருப்பமாகவும் இருக்கும். அலுமினிய PCBகள் மின்காந்தக் கவசத்தையும் உயர் மின்கடத்தா வலிமையையும் வெளிப்படுத்துகின்றன.

அலுமினிய அடி மூலக்கூறு pcb சிறந்த சுடர் தடுப்பு, அதிக இயந்திர வலிமை, பரிமாண நிலைத்தன்மை, முதலியன, குறிப்பாக நல்ல வெப்பச் சிதறல், மின்காந்தக் கவச மற்றும் மிதக்கும் தகரம் பண்புகள். மோட்டார் சைக்கிள்களில் பரவலாகப் பயன்படுத்தப்படுகிறது; மொபைல் போன்களின் பற்றவைப்புகள்; உயர் சக்தி LED கள்; பேச்சாளர்கள்; சக்தி தொகுதிகள்; ஒலி பாதுகாப்பு அமைப்புகள், முதலியன
திட்ட விளக்கு; தெரு விளக்கு; தாவர வளர்ச்சி விளக்கு; LED விளக்கு அலுமினிய மூலக்கூறு; திட்ட உபகரணங்கள்; வெப்ப மூழ்கி; சோலார் செல் அடி மூலக்கூறு;1-அடுக்கு அலுமினிய அடி மூலக்கூறு 90% நீருக்கடியில் விளக்குகளுக்குப் பயன்படுத்தப்படுகிறது, 90% விளக்குகளுக்கு ஏற்றது.
அலுமினியம் பிசிபி என்பது எல்இடி பயன்பாடுகள், மின் சாதனங்கள், கணினிகள் போன்ற அதிக அடர்த்தி மற்றும் அதிக சக்தி கொண்ட தயாரிப்புகளுக்கு சிறந்த தீர்வாகும்.
உங்கள் PCB வடிவமைப்பில் வெப்ப சிக்கல்கள் இருந்தால், அலுமினியத்தை முதலில் கருத்தில் கொள்ள வேண்டும். JBPCB அனைத்து வகையான அலுமினிய அடி மூலக்கூறுகளையும் வழங்குகிறது, இதில் ஒற்றை-பக்க அலுமினிய அடி மூலக்கூறுகள், பல அடுக்கு அலுமினிய அடி மூலக்கூறுகள், கலப்பின அலுமினிய அடி மூலக்கூறுகள், நெகிழ்வான அலுமினிய அடி மூலக்கூறுகள், துளை வழியாக அலுமினிய அடி மூலக்கூறுகள் போன்றவை அடங்கும். கடத்துத்திறன் அலுமினிய அடி மூலக்கூறுகள் மற்றும் உயர் அதிர்வெண் அலுமினிய PCBகளும் கிடைக்கின்றன. எங்களின் அலுமினியம் PCBகளைப் பற்றிய கூடுதல் விவரங்கள் உங்களுக்குத் தேவைப்பட்டால், தயவுசெய்து எங்களைத் தொடர்புகொள்ளவும்.

Q1: MCPCBக்கான குறைந்தபட்ச ஆர்டர் அளவு என்ன?
A1: எங்கள் MCPCB MOQ வெவ்வேறு உருப்படிகளுடன் மாறுபடும், 1pcs இலிருந்து ஆதரவு ஆர்டர்.
Q2: நாங்கள் என்ன ஆவணங்களை வழங்க வேண்டும்?
A2: PCB: கெர்பர் கோப்புகள் சிறந்தவை, (Protel, power pcb, PADs கோப்புகள்), PCBA: Gerber கோப்புகள் மற்றும் BOM பட்டியல்.
Q3: ஆவணங்களைத் தவிர நான் என்ன தகவலை வழங்க வேண்டும்?
A3: மேற்கோளுக்கு பின்வரும் விவரக்குறிப்புகள் தேவை:
அ) அடி மூலக்கூறு:
b) தட்டு தடிமன்:
c) செப்பு தடிமன்:
ஈ) வெப்ப கடத்துத்திறன்:
இ) மேற்பரப்பு சிகிச்சை:
f) சாலிடர் மாஸ்க் மற்றும் பட்டுத் திரையின் நிறம்
g) அளவு
Q4: மெட்டல் கோர் பிசிபிகளை உலோகத் துளைகள் மூலம் சார்ஜ் செய்யப்பட்ட டிஐபி பாகங்களைக் கொண்டு வடிவமைக்க முடியுமா?
A4: ஆம். நாங்கள் ஒரு தொழில்முறை மெட்டல் கோர் பிசிபி சர்க்யூட் போர்டு உற்பத்தியாளர், எங்களுக்கு பல வருட உற்பத்தி அனுபவம் உள்ளது, எங்கள் காப்பு துளை அலுமினிய பிசிபி விவரங்களை நீங்கள் பார்க்கலாம்
Q5: பின்வரும் படத்தின் கைவினைப்பொருளை நாம் உருவாக்க முடியுமா?
A5: ஆம், நீங்கள் விரும்புவதை வரைவது சரி.
Q6: மெட்டல் கோர் PCB சேமிப்பகத்திற்கான நேரம் மற்றும் சுற்றுச்சூழல் தேவைகள் என்ன?
A6: மெட்டல் கோர் PCB சேமிப்பகத்தின் வெப்பநிலை மற்றும் ஈரப்பதம் தயாரிப்பின் ஆயுளைப் பாதிக்கும். வெற்றிட பிளாஸ்டிக் ஃபிலிம் பேக்கேஜிங்கின் கீழ், வெப்பநிலை 25±2â; ஈரப்பதம் 55±5% RH, மற்றும் தரம் 6 மாதங்களுக்கு உத்தரவாதம் அளிக்கப்படுகிறது. வெற்றிட பிளாஸ்டிக் ஃபிலிம் பேக்கேஜிங் அகற்றப்பட்டிருந்தால் அல்லது 6 மாதங்களுக்கும் மேலாக சேமிக்கப்பட்டிருந்தால், உற்பத்திக்கு முன் 150 ° C/1 மணிநேரத்தில் சுட பரிந்துரைக்கப்படுகிறது.
